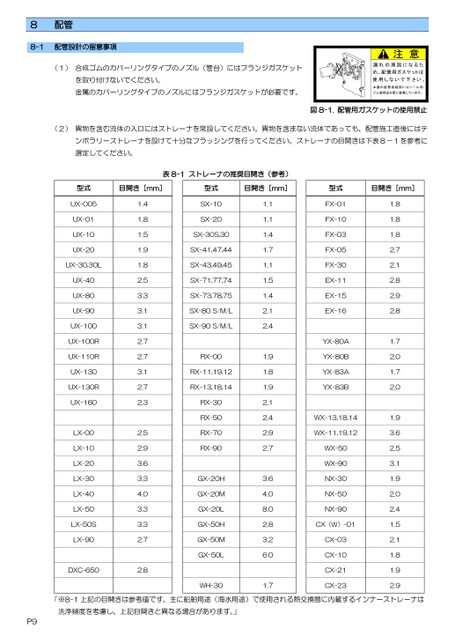

配管88-1配管設計の留意事項(1)合成ゴムのカバーリングタイプのノズル(管台)にはフランジガスケットを取り付けないでください。金属のカバーリングタイプのノズルにはフランジガスケットが必要です。注意漏れの原因になるため、配管用ガスケットは使用しないで下さい。本器の配管接続部にはシール用ゴム製部品を既に装着しています。図8-1.配管用ガスケットの使用禁止(2)異物を含む流体の入口にはストレーナを常設してください。異物を含まない流体であっても、配管施工直後にはテンポラリーストレーナを設けて十分なフラッシングを行ってください。ストレーナの目開きは下表8-1を参考に選定してください。型式目開き[mm]型式目開き[mm]型式目開き[mm]表8-1ストレーナの推奨目開き(参考)UX-005UX-01UX-10UX-20UX-30,30LUX-40UX-80UX-90UX-100UX-100RUX-110RUX-130UX-130RUX-160LX-00LX-10LX-20LX-30LX-40LX-50LX-50SLX-90DXC-6501.41.81.51.91.82.53.33.13.12.72.73.12.72.32.52.93.63.34.03.33.32.72.8SX-10SX-20SX-30S,30SX-41,47,44SX-43,49,45SX-71,77,74SX-73,78,75SX-80S/M/LSX-90S/M/LRX-00RX-11,19,12RX-13,18,14RX-30RX-50RX-70RX-90GX-20HGX-20MGX-20LGX-50HGX-50MGX-50LWH-301.11.11.41.71.11.51.42.12.41.91.81.92.12.42.92.73.64.08.02.83.26.01.7FX-01FX-10FX-03FX-05FX-30EX-11EX-15EX-16YX-80AYX-80BYX-83AYX-83BWX-13,18,14WX-11,19,12WX-50WX-90NX-30NX-50NX-90CX(W)-01CX-03CX-10CX-21CX-231.81.81.82.72.12.82.92.81.72.01.72.01.93.62.53.11.92.02.41.52.11.81.92.9「※8-1上記の目開きは参考値です。主に船舶用途(海水用途)で使用される熱交換器に内蔵するインナーストレーナは洗浄頻度を考慮し、上記目開きと異なる場合があります。」P9
| <
|
> |
>>
