ガスケット装着説明書　SXシリーズ

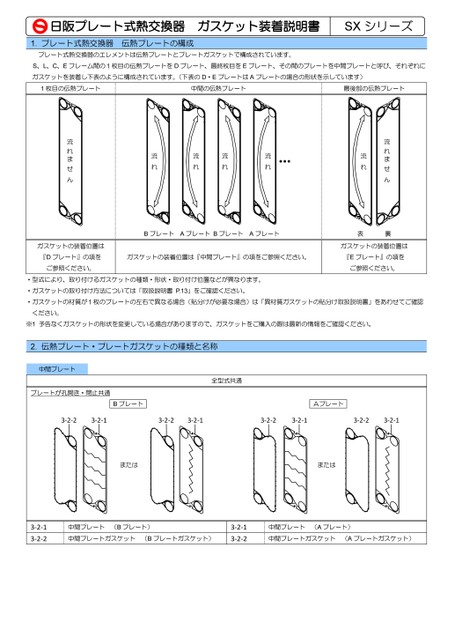

日阪プレート式熱交換器ガスケット装着説明書SXシリーズ1.プレート式熱交換器伝熱プレートの構成プレート式熱交換器のエレメントは伝熱プレートとプレートガスケットで構成されています。S、L、C、Eフレーム間の1枚目の伝熱プレートをDプレート、最終枚目をEプレート、その間のプレートを中間プレートと呼び、それぞれにガスケットを装着し下表のように構成されています。(下表のD・EプレートはAプレートの場合の形状を示しています)1枚目の伝熱プレート中間の伝熱プレート最後部の伝熱プレートBプレートAプレートBプレートAプレート表裏ガスケットの装着位置は『Dプレート』の項をご参照ください。ガスケットの装着位置は『中間プレート』の項をご参照ください。ガスケットの装着位置は『Eプレート』の項をご参照ください。・型式により、取り付けるガスケットの種類・形状・取り付け位置などが異なります。・ガスケットの取り付け方法については「取扱説明書P.13」をご確認ください。・ガスケットの材質が1枚のプレートの左右で異なる場合(貼分けが必要な場合)は「異材質ガスケットの貼分け取扱説明書」をあわせてご確認ください。※1予告なくガスケットの形状を変更している場合がありますので、ガスケットをご購入の際は最新の情報をご確認ください。2.伝熱プレート・プレートガスケットの種類と名称中間プレート全型式共通プレートが孔開き・閉止共通BプレートAプレートまたはまたは3-2-1中間プレート(Bプレート)3-2-1中間プレート(Aプレート)3-2-2中間プレートガスケット(Bプレートガスケット)3-2-2中間プレートガスケット(Aプレートガスケット)流れません流れません流れ流れ流れ流れ流れ
