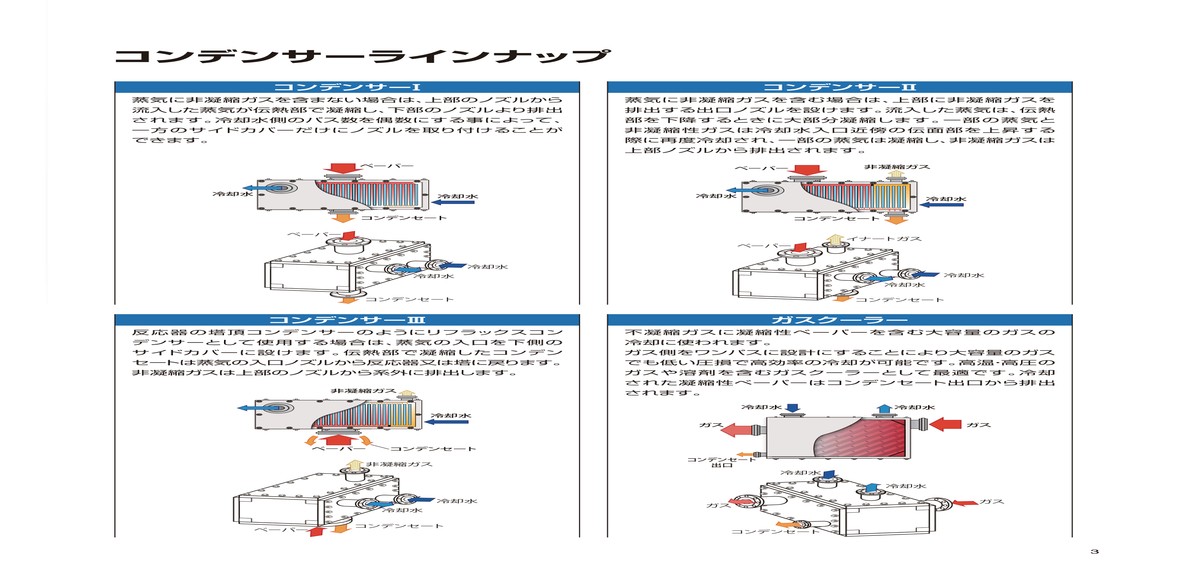

コンデンサーラインナップコンデンサーⅠコンデンサーⅡ蒸気に非凝縮ガスを含まない場合は、上部のノズルから流入した蒸気が伝熱部で凝縮し、下部のノズルより排出されます。冷却水側のパス数を偶数にする事によって、一方のサイドカバーだけにノズルを取り付けることができます。蒸気に非凝縮ガスを含む場合は、上部に非凝縮ガスを排出する出口ノズルを設けます。流入した蒸気は、伝熱部を下降するときに大部分凝縮します。一部の蒸気と非凝縮性ガスは冷却水入口近傍の伝面部を上昇する際に再度冷却され、一部の蒸気は凝縮し、非凝縮ガスは上部ノズルから排出されます。ベーパーベーパー非凝縮ガス冷却水冷却水冷却水冷却水コンデンセートベーパー冷却水冷却水コンデンセートコンデンサーⅢ反応器の塔頂コンデンサーのようにリフラックスコンデンサーとして使用する場合は、蒸気の入口を下側のサイドカバーに設けます。伝熱部で凝縮したコンデンセートは蒸気の入口ノズルから反応器又は塔に戻ります。非凝縮ガスは上部のノズルから系外に排出します。非凝縮ガス冷却水冷却水ベーパーコンデンセート非凝縮ガス冷却水冷却水ベーパーコンデンセートコンデンセートイナートガスベーパー冷却水冷却水コンデンセートガスクーラー不凝縮ガスに凝縮性ベーパーを含む大容量のガスの冷却に使われます。ガス側をワンパスに設計にすることにより大容量のガスでも低い圧損で高効率の冷却が可能です。高温・高圧のガスや溶剤を含むガスクーラーとして最適です。冷却された凝縮性ベーパーはコンデンセート出口から排出されます。冷却水冷却水ガスガスコンデンセート出口冷却水ガスコンデンセート冷却水ガス3
| <
|
> |
>>
